制程能力

 2024-05-07  0次

1.毛坯制造能力

1 (112)

方块	W	L	H	PW
	压向/mm	非向/mm	取向/mm	单重/g
Min	25.0	45.0	26.0	220.0
Max	58.0	133.0	45.0	2300.0

1 (114)

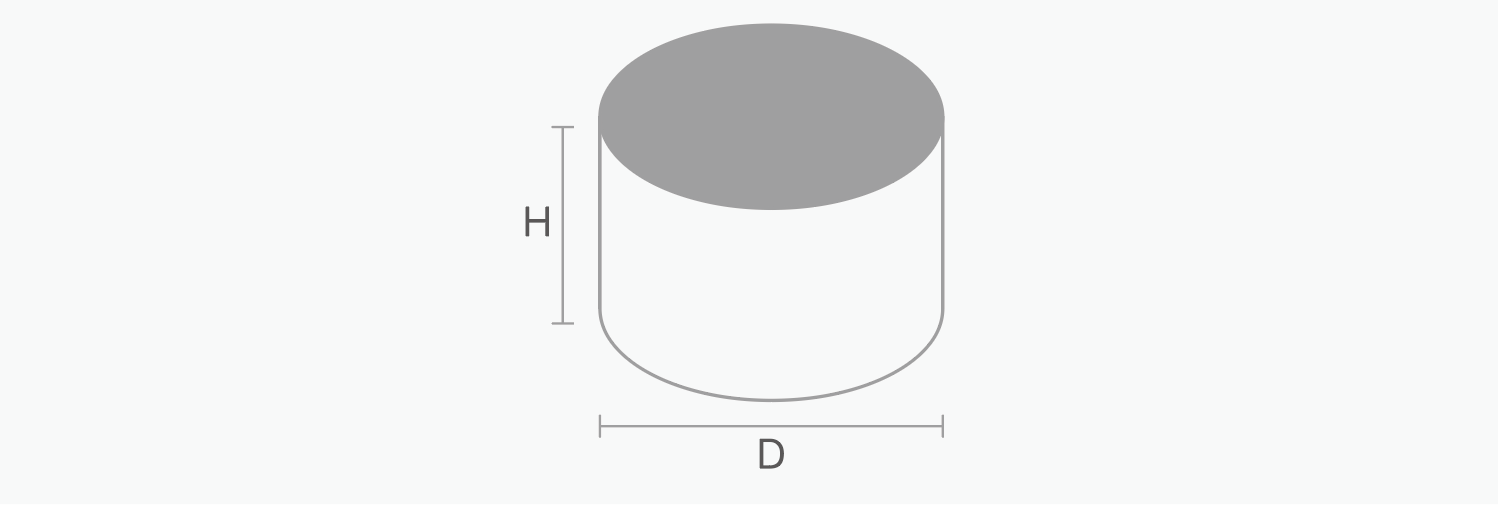

圆柱	D	H	PW
	压向/mm	取向/mm	单重/g
Min	6.5	28.5	7.0
Max	130.0	44.0	4500.0

1 (113)

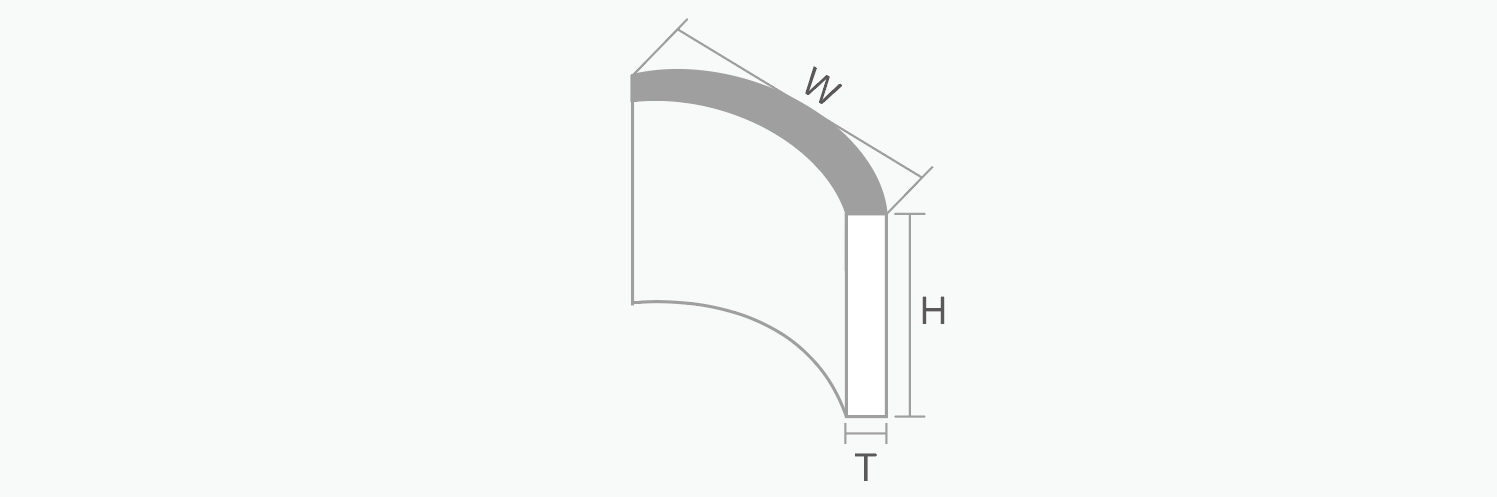

瓦型	H	W	T	PW
	压向/mm	非向/mm	取向/mm	单重/g
Min	25.0	45.0	26.0	220.0
Max	58.0	133.0	45.0	2300.0

烧结毛坯过程控制					单位：mm
尺寸	烧结尺寸公差			形位公差
	压向/外径	非向	取向	垂直度		平行度
≤10	±0.3	±0.3	±0.4	90⁰ ±1°		±0.3
10-20	±0.3	±0.3	±0.4	90⁰ ±1°		±0.3
20-50	±0.5	±0.5	±0.5	90°±1°		±0.3

50-80	±0.5	±0.5	±0.5	90°±1°		±0.3
80-130	±0.5	±0.5	±0.5	90⁰ ±1°		±0.3

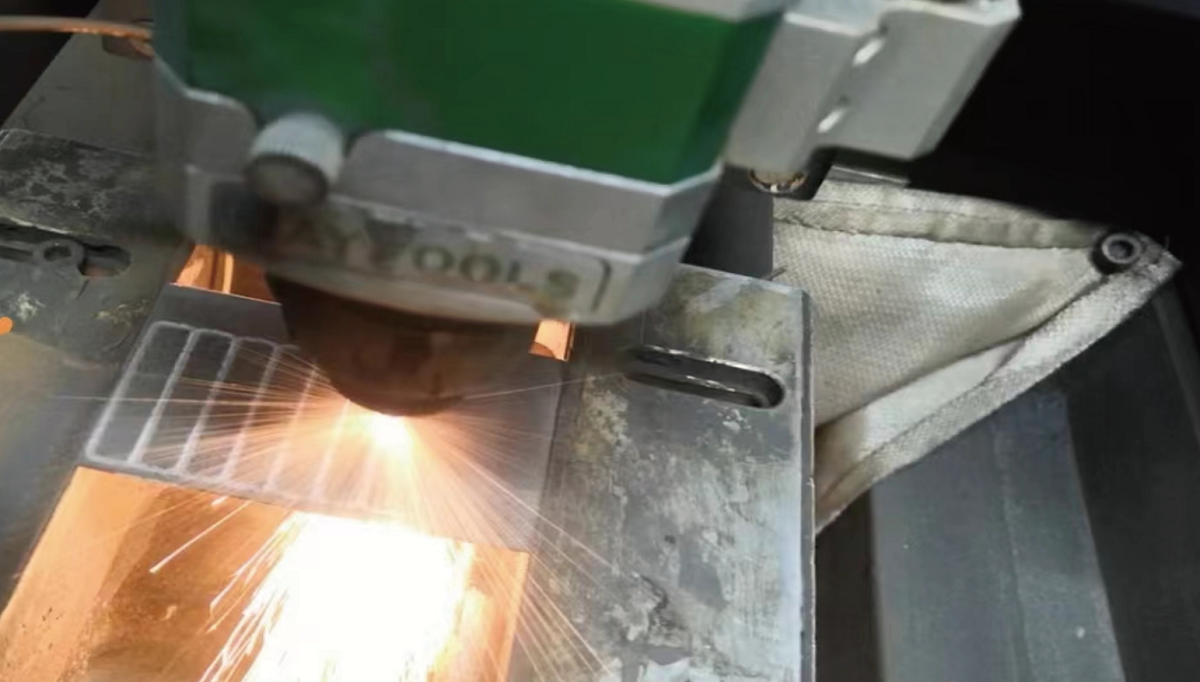

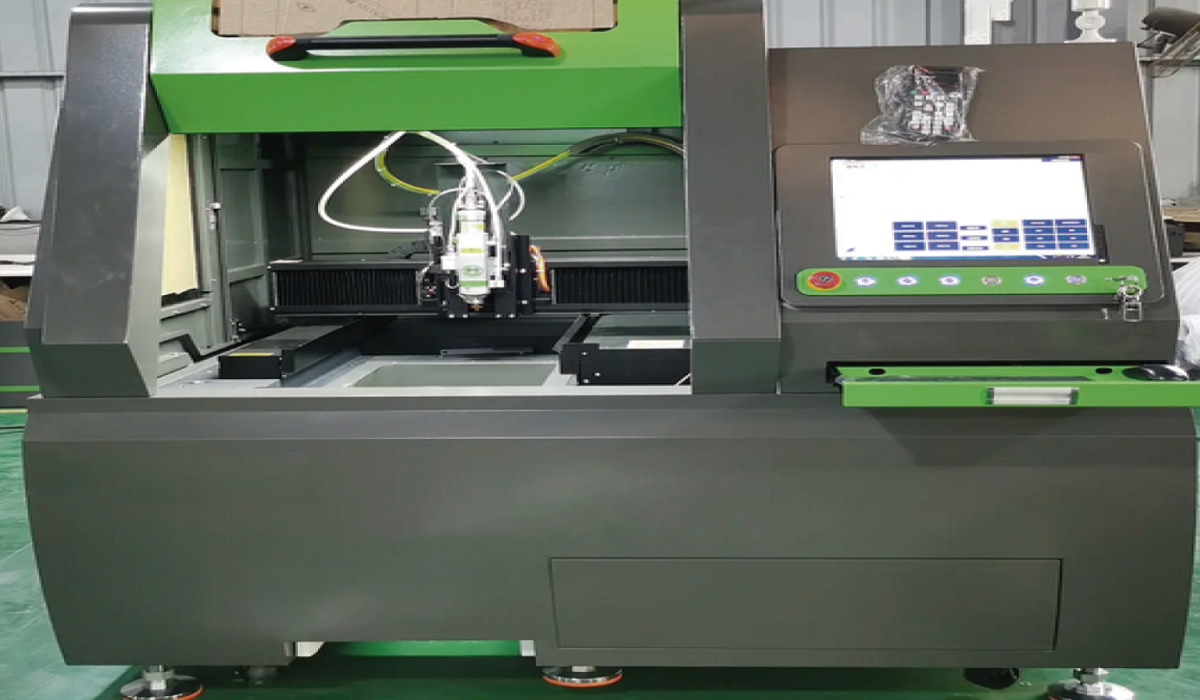

2.加工能力

加工尺寸公差
产品类型	外径/厚度	内外圆磨	平磨/厚度	线切割/异形磨	切片
圆片圆环类产品	≤10	±0.01	±0.01	±0.03	±0.02
	10-20	±0.02	±0.02	±0.04	±0.04
	20-50	±0.03	±0.03	±0.05	±0.05
	50-80	±0.05	±0.05	±0.05	±0.05
	80-150	±0.05	±0.05	±0.05	±0.05
瓦片方片类产品	5-10	±0.01	±0.01	±0.03	±0.02
	10-20	±0.02	±0.02	±0.04	±0.04
	20-30	±0.03	±0.03	±0.04	±0.05
	30-40	±0.05	±0.05	±0.05	±0.05
	>40	±0.05	±0.05	±0.05	±0.05
3C类产品	±0.01	±0.01	±0.01	±0.01	±0.01

形位公差
规格		同轴度	圆度	平行度	垂直度
外径	内径	同轴度	圆度	平行度	垂直度
D≤5	D≤3	±0.02	<0.005mm	≤0.02mm	90°±0.15
D5-D10	D≤5	±0.04	<0.01mm	≤0.02mm	90°±0.15°
D10-D20	D≤8	±0.05	<0.02mm	≤0.02mm	90°±0.15
D20-D30	D≤15	±0.08	<0.02mm	≤0.02mm	90°±0.15°
D30-D40	≤20	±0.10	<0.03mm	≤0.02mm	90°±0.15
D>40	>20	±0.10	<0.03mm	≤0.02mm	90°±0.15°

3.表面处理技术

公司拥有2条全自动电镀生产线、3条半自动电镀线，1条磷化线，1条电泳线，1条喷涂线。可生产铜镍、臬铜镍、锌、铜镍+环氧、锌+环氧、磷化等表面涂层处理。

烧结钕铁硼磁体的镀层
镀层类别	镀层代号	颜色	最小厚度	中性盐雾实验	湿热实验	高压高温实验	建议使用温度
电镀镍铜镍	NiCuN	银	12μm	72h	500h	48h	<200℃
电镀蓝白锌	Zn	蓝白	4μm	48h	48h	N/A	<200℃
电镀彩锌	CZn	多彩色	4μm	72h	48h	N/A	<200℃
电泳黑/灰环氧	Black EP	黑/灰	15μm	240h	500h	96h	<200℃
喷涂环氧	SEP	黑	10μm	240h	500h	96h	<200℃
镍铜+电泳	NiCu+EP	黑	25μm	500h	1000h	200h	<200℃
锌+电泳	Zn+EP	黑	18μm	240h	1000h	200h	<200℃

4.海尔贝克阵列组装

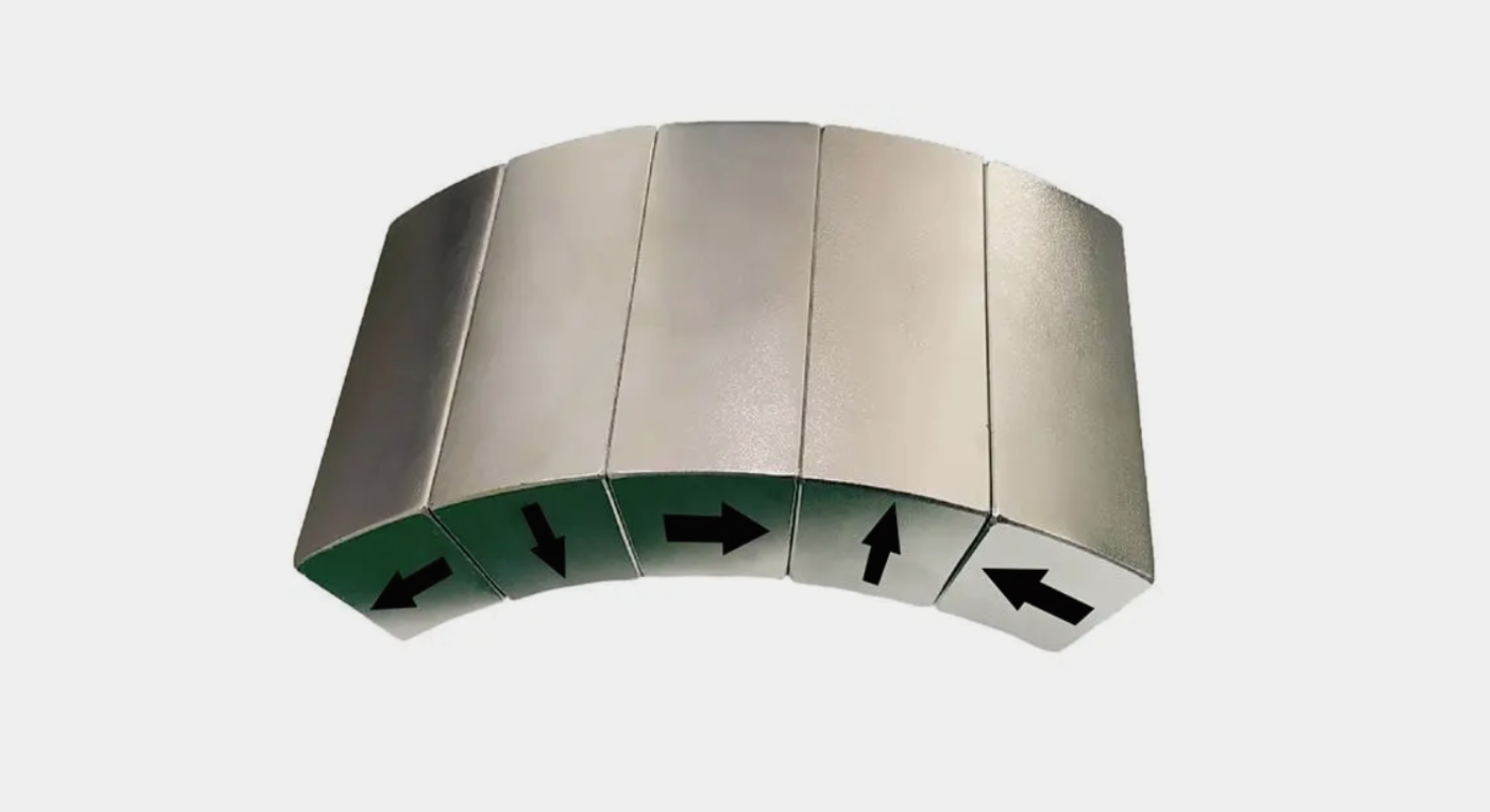

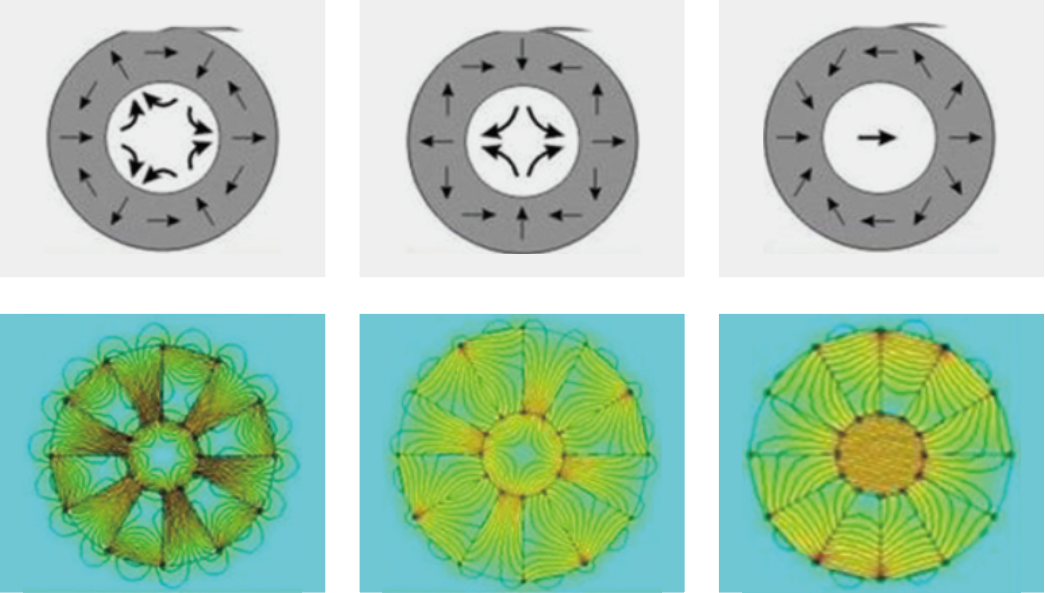

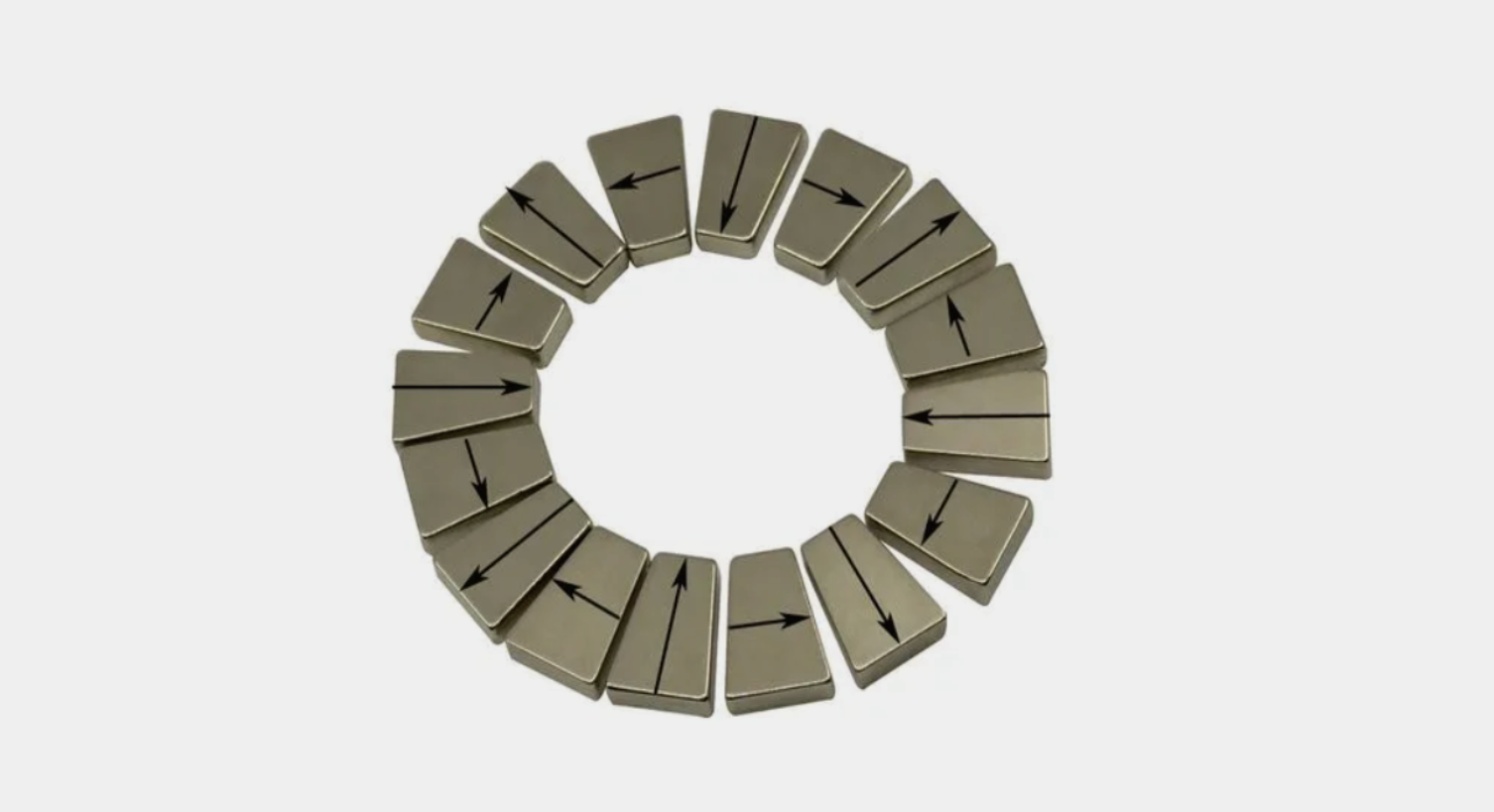

与传统电机相比，Halbach阵列环形分解后的平行磁场和径向磁场的叠加，使得另一边的磁场强度大大的增加，有效的减少电机的体积，提高了电机的功率，现有的磁体组件需要特定的尺寸和磁化方向，然后按特定的磁化方向充磁，然后将他们按照Halbach组装粘合在一起，具有特定的磁场分布磁组每个磁体都有特定的磁化方向，所以它们之间会有很大的排斥力和转动力矩。

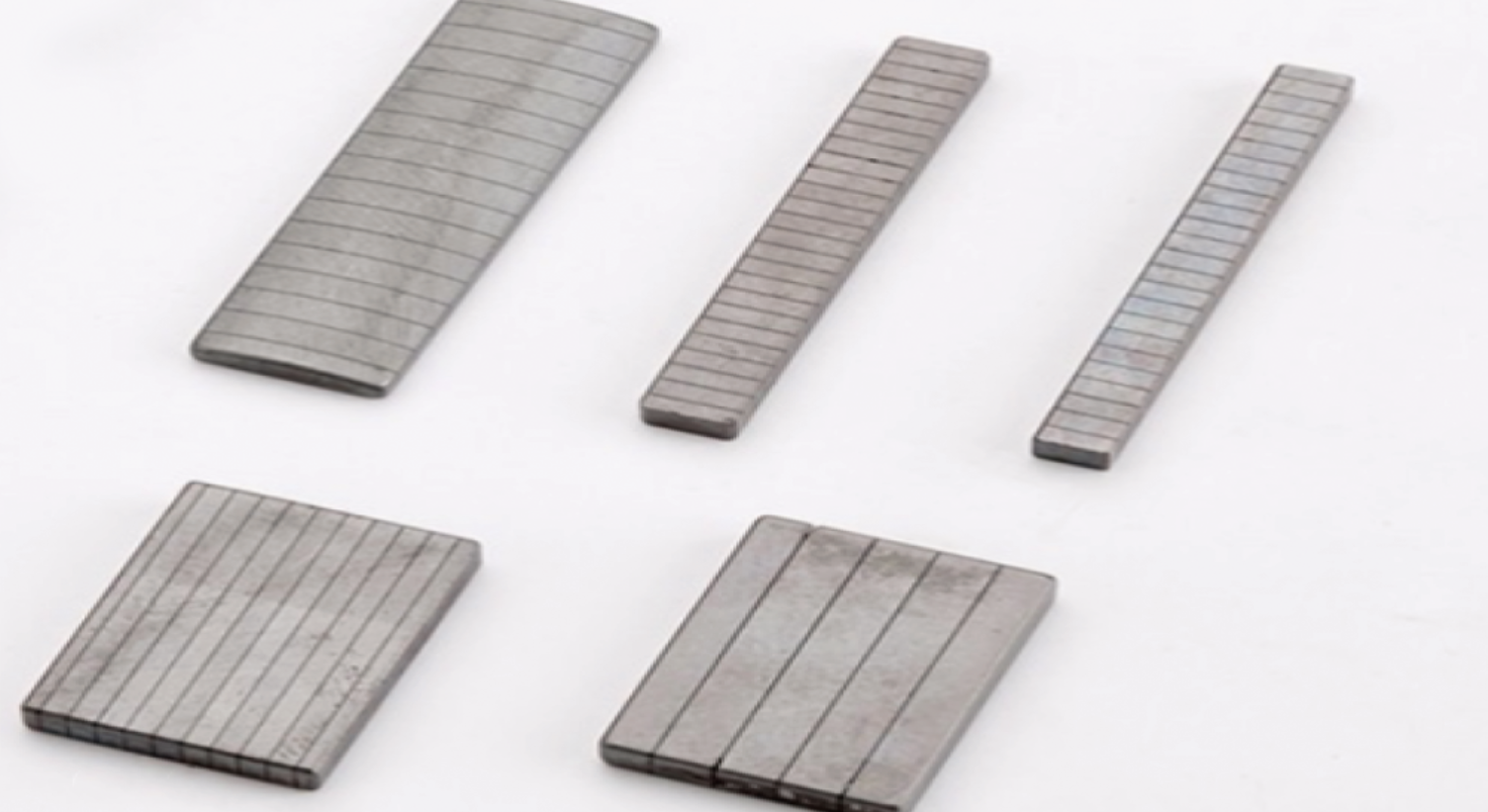

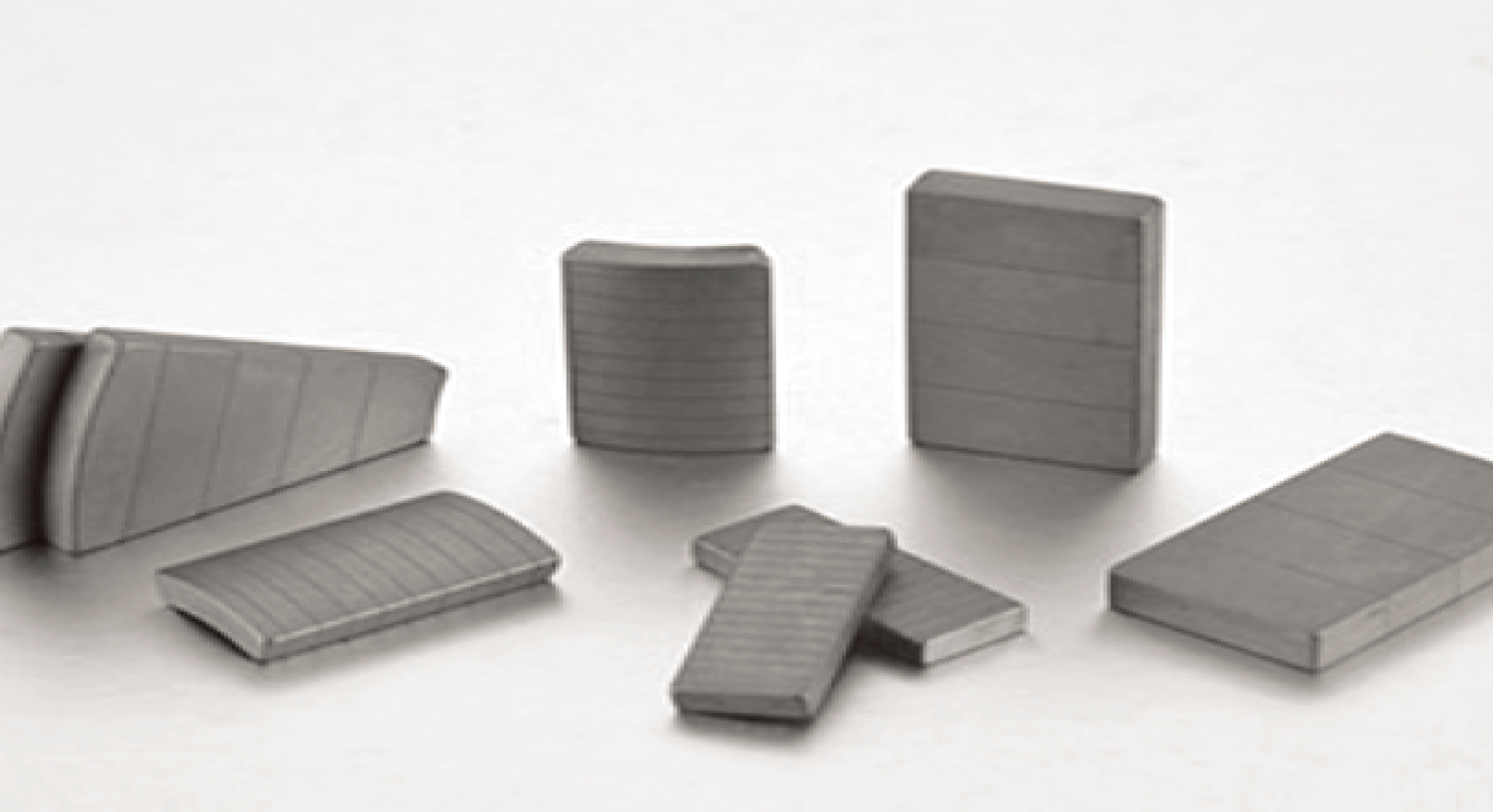

1 (18) 1 (19)
